Descrição
O pórtico MettusDX/8z, faz parte de uma linha de Detectores de Metais multizonas com 8 (oito) zonas de detecção e desenvolvido com alta capacidade de discriminação. O pórtico é indicado em inspeções que buscam objetos diversos, como por exemplo, armas de fogo, ferramentas ou lâminas e ao mesmo tempo necessitam discriminar objetos de uso pessoal, como por exemplo, chaves, joias, cintos, etc.
TECNOLOGIA MULTIZONAS
Possui 8 (oito) zonas e coluna luminosa da posição do objeto detectado.
ESTRUTURA
Construído em materiais de alta resistência possui uma estrutura robusta que oferece excelente estabilidade e resistência a impactos acidentais como colisões, choques ou pressões provocadas pelo tráfego de pessoas e seus pertences.
Permite limpeza sem deformação de suas peças e materiais.
Os acabamentos com perfis de alta resistência, com bordas arredondadas são livres de cantos ou pontas angulosas que possam causar danos em pessoas ou vestimentas.
As bases de acabamento tanto na parte superior das antenas quanto na parte inferior proporcionam uma excelente proteção a umidade.
Estrutura superior para alocação dos circuitos com possibilidade de fechamento com chave.
DIMENSÕES
As dimensões do pórtico podem ser ajustadas de acordo com a necessidade do cliente, sempre observando os limites que garantam a funcionalidade e a excelência em detecção.
Os padrões são:
A: 890 (830 e 930mm)
B: 760 (700 e 800mm)*
C: 2050mm
D: 2240mm
E: 485mm
F: 530mm
![MettusDX/8z - Tamanho](https://www.detronix.ind.br/wp-content/uploads/2021/05/MettusDX8z-Tamanho.webp)
* As medidas podem variar de acordo com a necessidade do cliente.
Peso médio: 75kg.
PAINEL DE CONTROLE
O painel de controle possui todos os recursos para operação e configuração do pórtico:
- Chave LIGA/ DESLIGA
- Bargraph de LED: visualização da intensidade do sinal de detecção.
- Display: tela/visor onde se lê as funções de programação do detector de metais.
- LED LIGADO: indica que o equipamento está em operação.
- LED AC: indica que a alimentação elétrica está ligada.
- Botão DISPLAY: tecla de atalho para verificar o número de detecções, entradas e saídas.
- Seta para BAIXO: utilizada para decrescer uma unidade numérica, rolar tela e selecionar parâmetros a esquerda.
- Tecla E: utilizada para confirmar a programação.
- Seta para CIMA: utilizada para acrescer uma unidade numérica, rolar tela e selecionar parâmetros a direita.
PRINCIPAIS CARACTERÍSTICAS
- Sensibilidade: possui 100 níveis (Duas opções de ajuste: geral – o qual se ajusta todas as zonas ao mesmo tempo; ou ajuste individual por zona)
- Ajuste por Amostra: ajuste da sensibilidade por amostragem do objeto
- Programas: possui 20 programas de detecção, sendo 15 pré-configurados e 5 customizáveis pelo cliente

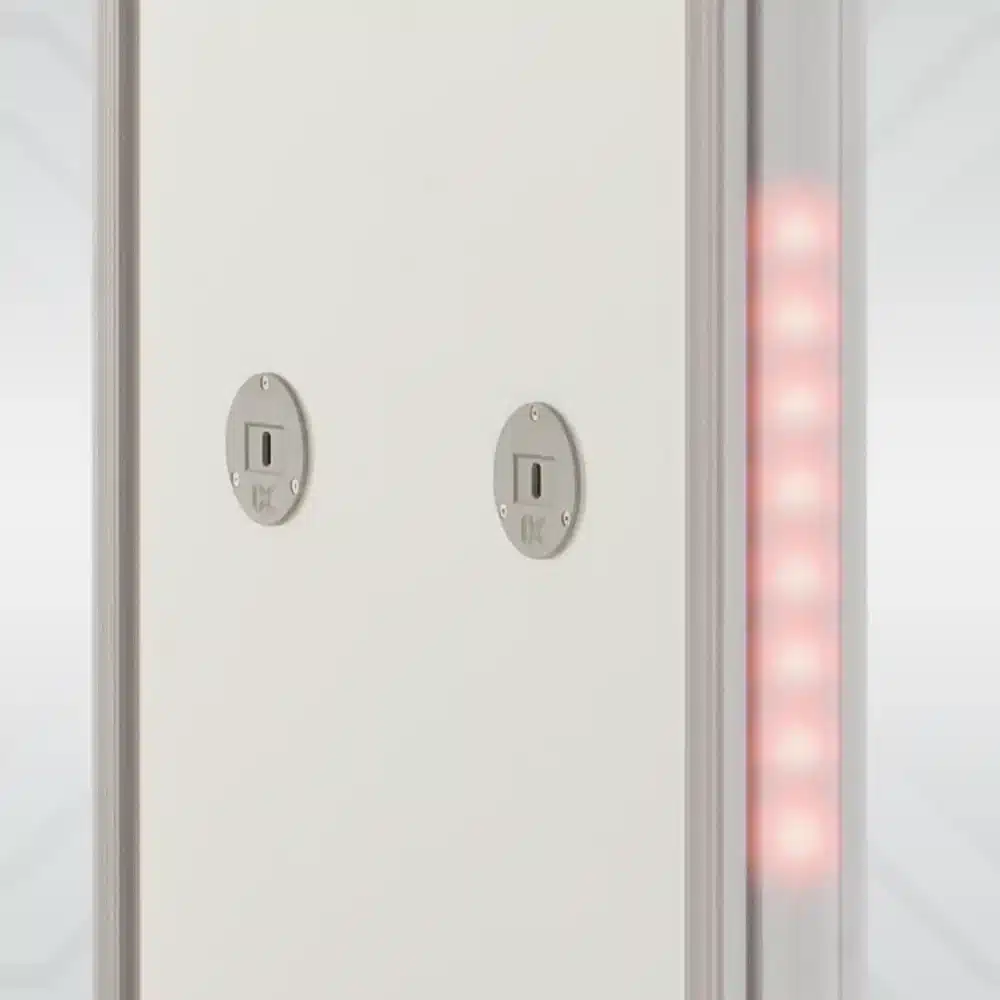

- Sensores IV: uma das funções é a inversão do sentido de entrada e saída dos contadores
- Contadores: de passagem bidirecional para contagem de entrantes, saintes e detecções com cálculo estatístico
- Inibição por IV: como opcional, o inibidor pode
- ser ativado para evitar que o pórtico alarme com grandes metais passando pelo lado externo
- Volume do Alarme: ajuste de volume do alarme em 10 níveis
- Período do Alarme: ajuste do período de duração do alarme
- Tom do Alarme: programação do tom para diferenciar entre pórticos instalados no mesmo ambiente
- Limiar de Grandes Objetos: quando habilitado, emite som diferenciado para grandes objetos
- Ajuste Data e Hora: para obter precisão nos eventos registrados
- Canais: 20 canais de operação, possibilitando a instalação de vários equipamentos no mesmo ambiente
- Eventos: permite visualizar os 5000 últimos eventos registrados
- ID: configura o número identificador do pórtico
- Tempo de Uso: apresenta quantas horas o pórtico operou
- Número de Série: apresenta o número de série do pórtico
- Versão Firmware: apresenta a versão do firmware gravado no circuito
- Funções para Operador: possibilita que o administrador libere funções para um operador acessar e alterar a configuração
- Configuração de Senhas: possibilita a alteração e inserção de senhas de operadores e administradores
- Funções Avançadas: libera acesso a funções especificas de nível técnico
- Sair: sai do menu de configurações
NORMAS E SEGURANÇA
• Inocuidade aos sistemas de suporte à vida, como: marca-passos, implante coclear, etc. O equipamento não oferece riscos às gestantes.
• Não oferece risco às pessoas e está em conformidade com as seguintes normas:
IEC 61000-4-2; IEC 61000-4-3
IEC 61000-4-4; IEC 61000-4-5
IEC 61000-4-6; IEC 61000-4-8
IEC 61000-6-4 e CISPR22
• Laudos comprobatórios emitidos pelo INPE (Instituto Nacional de Pesquisas Espaciais) Laboratório acreditado pelo INMETRO
• Conformidade com a norma ABNT NBR 5410 (Itens de segurança)
• Atende os requisitos de proteção IP definidos pela norma IEC 60529
• Capacidade de detecção da NILECJ- Standard 0601.00 (1 a 5) e da NIJ-Standard 0601.02 (Grande) com capacidade de detecção de pequenos objetos metálicos
• Capacidade de detecção de armas de fogo e armas brancas
• Detectores de metais não emitem radiação ionizante, portanto não é necessária a manifestação da CNEN. Esta aprovação da CNEN se enquadra apenas para equipamentos que emitem radiação ionizante, como exemplo: Raios X, Body Scan, etc.
OPCIONAL PARA AMBIENTE EXTERNO
Estrutura WP com grau de proteção de IP 53 até IP 65; Opcional que conta com chave para abertura do módulo superior que é confeccionado em alumínio com pintura eletrostática de alta resistência, onde ficam armazenados os circuitos eletrônicos.
OPCIONAIS
- Nobreak integrado de no mínimo 90 minutos
- Sensibilidade com 200 (duzentos) níveis
- Sorteador aleatório integrado
- Conexão USB e ethernet
- Dispositivos de Teste
- Display com 4 linhas
- Buzzer de alta intensidade
- UPS externa
- Rodízios para movimentação
- Controle remoto – Trava/destrava porta, quando montado em conjunto com porta giratória

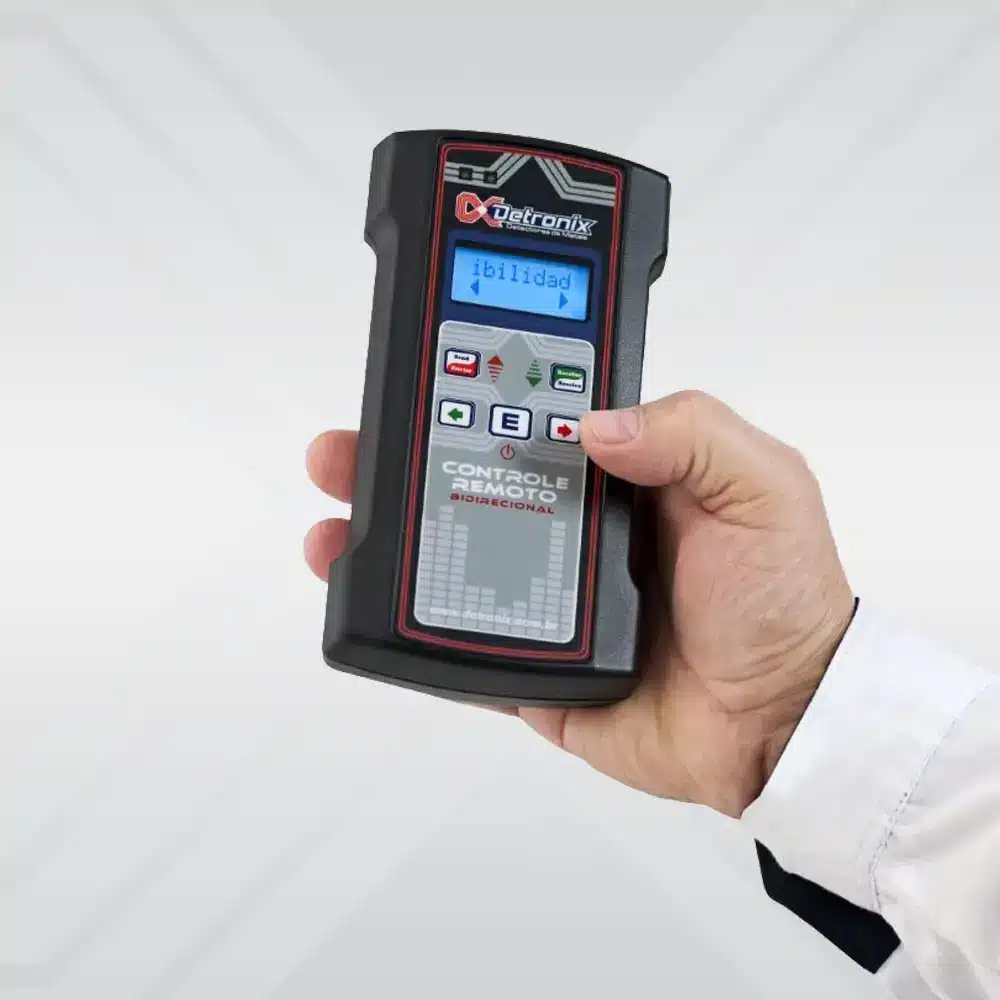

- Controle remoto de programação para configuração do portal a distância
- Controle Wireless com tela integrada para visualização e alteração das configurações

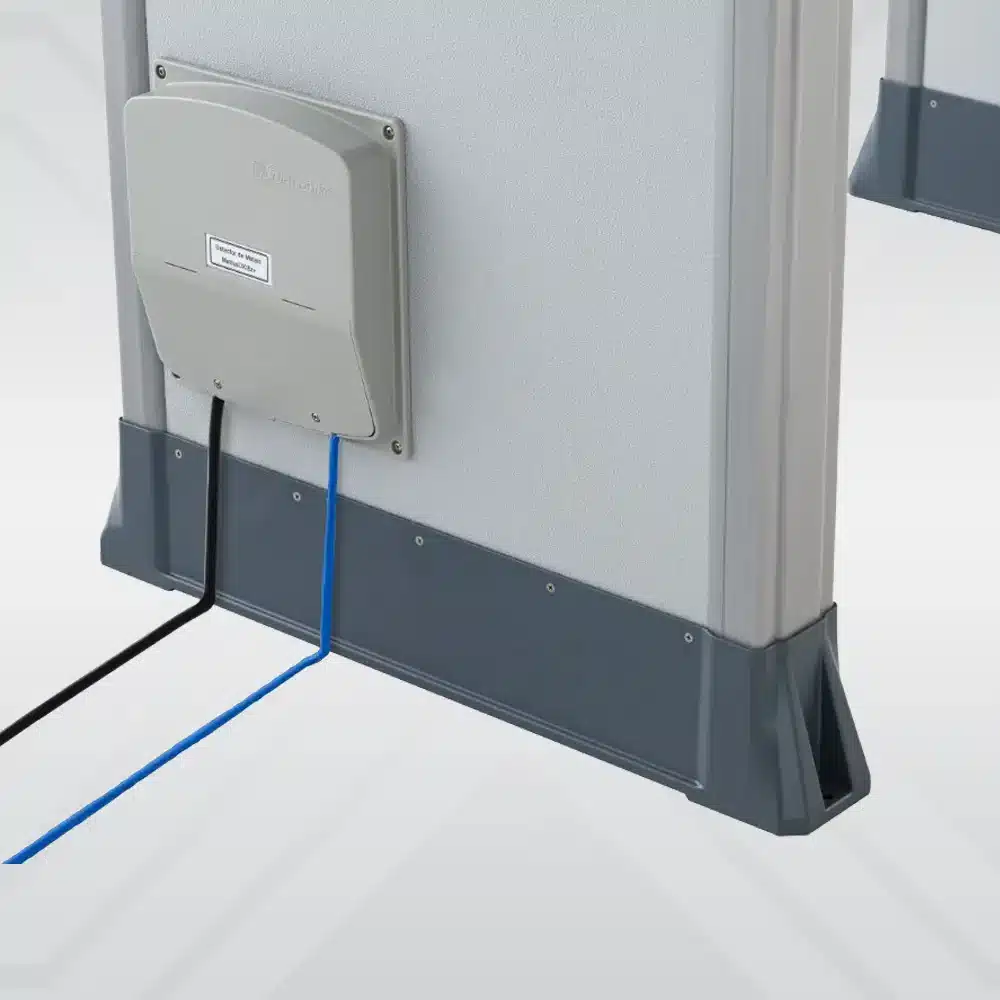

- Módulo lateral para conexões elétricas e ethernet
- Barras de LED’s adicionais – indicadoras de zonas de detecção
- Software Mettus Net para monitoramento e configuração através de PC
- LED´s de status do equipamento: iluminação verde (livre para passagem) e vermelha (aguardar a passagem)
*Os opcionais poderão ser inseridos a qualquer tempo para compor especificações técnicas previamente definidas pelo cliente.
