Detector de Metais MettusASD

Descrição

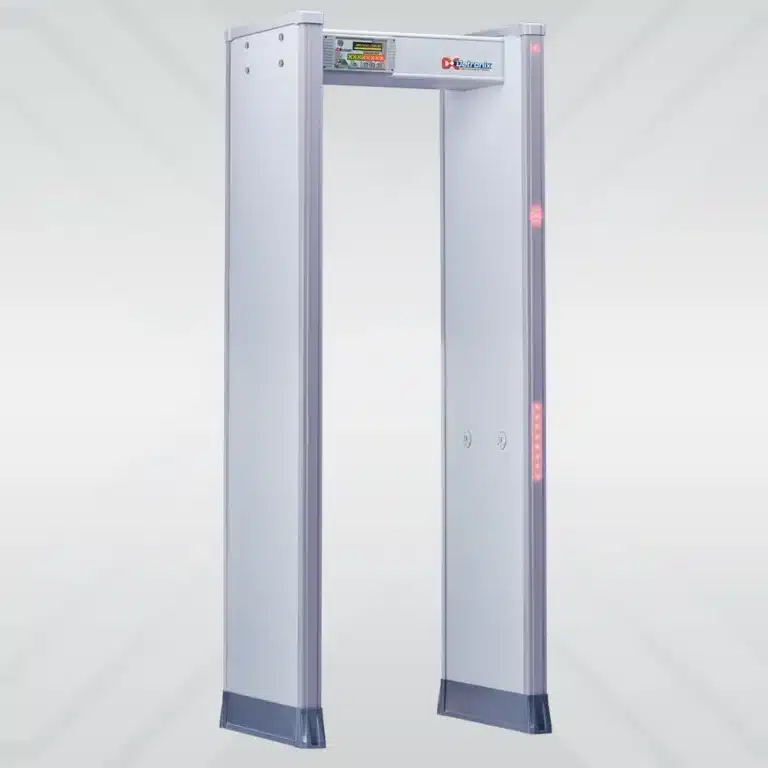

O pórtico MettusASD, equipamento que faz parte de uma linha de Detectores de Metais multizonas, com a mais avançada tecnologia eletrônica, apresenta características que possibilitam a sua configuração para atender a diferentes aplicações.

Portal detector de alto desempenho que atende as normas internacionais de segurança voltadas à detecção de metais. Com capacidade refinada de detecção possibilita a interceptação de pequenos metais e lâminas em todas as orientações possíveis e com elevadíssima imunidade a interferências, alta discriminação de metais e uma ampla faixa de velocidades de detecção. Apropriado para o uso em grandes eventos e em locais que exijam extrema segurança.

Tecnologia Multizonas

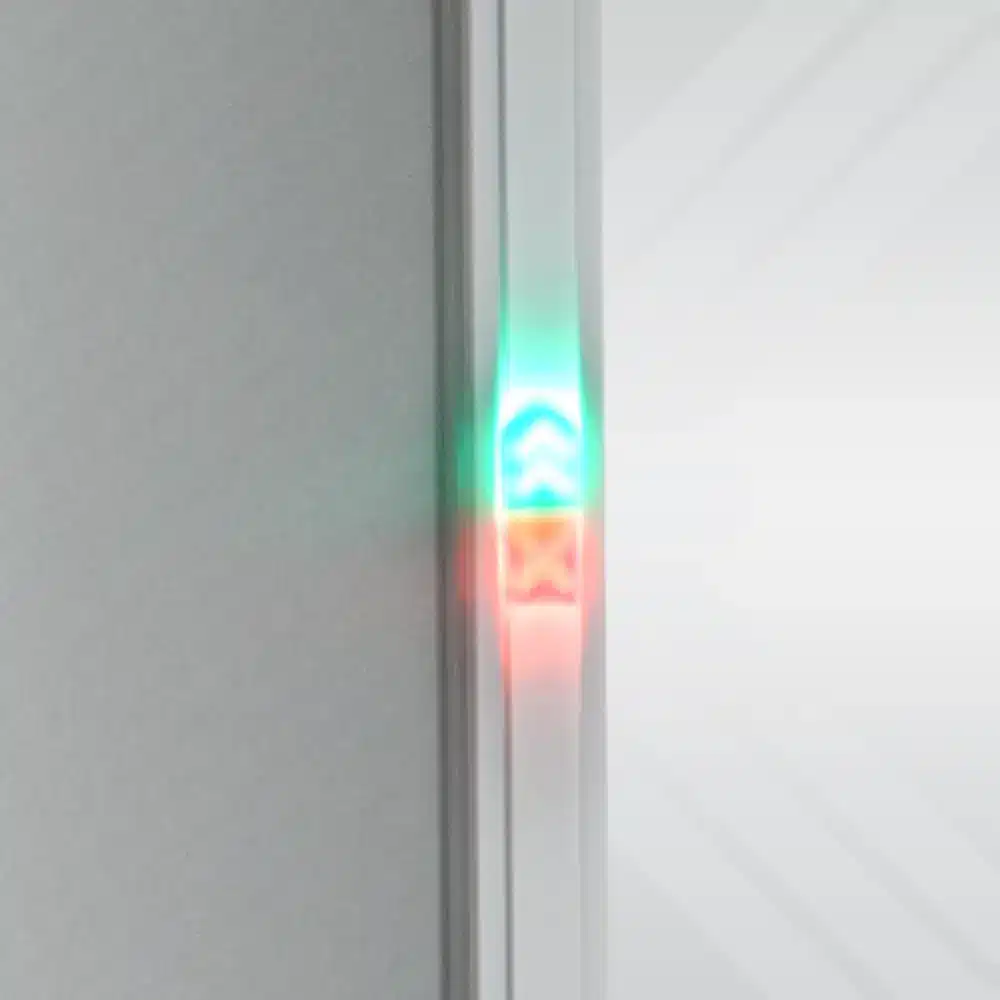

Possui 8 (oito) zonas independentes com sistema multidetecção e coluna luminosa da posição do objeto detectado.

ESTRUTURA

Construído em materiais de alta resistência possui uma estrutura robusta que oferece excelente estabilidade e resistência a impactos acidentais como colisões, choques ou pressões provocadas pelo tráfego de pessoas e seus pertences.

Permite limpeza sem deformação de suas peças e materiais.

Os acabamentos com perfis de alta resistência, com bordas arredondadas são livres de cantos ou pontas angulosas que possam causar danos em pessoas ou vestimentas.

As bases de acabamento tanto na parte superior das antenas quanto na parte inferior proporcionam uma excelente proteção a umidade.

Estrutura superior para alocação dos circuitos com possibilidade de fechamento com chave.

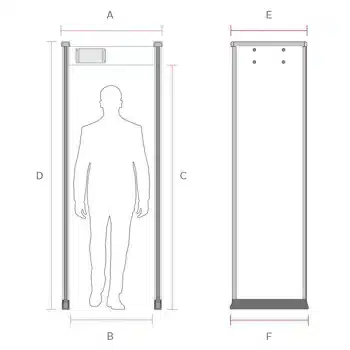

DIMENSÕES

As dimensões do pórtico podem ser ajustadas de acordo com a necessidade do cliente, sempre observando os limites que garantam a funcionalidade e a excelência em detecção.

Os padrões são:

A: 820mm ou 880mm*
B: 700mm ou 760mm*
C: 2050mm
D: 2225mm
E: 615mm
F: 665mm

* As medidas podem variar de acordo com a necessidade do cliente.

Peso médio: 95kg.

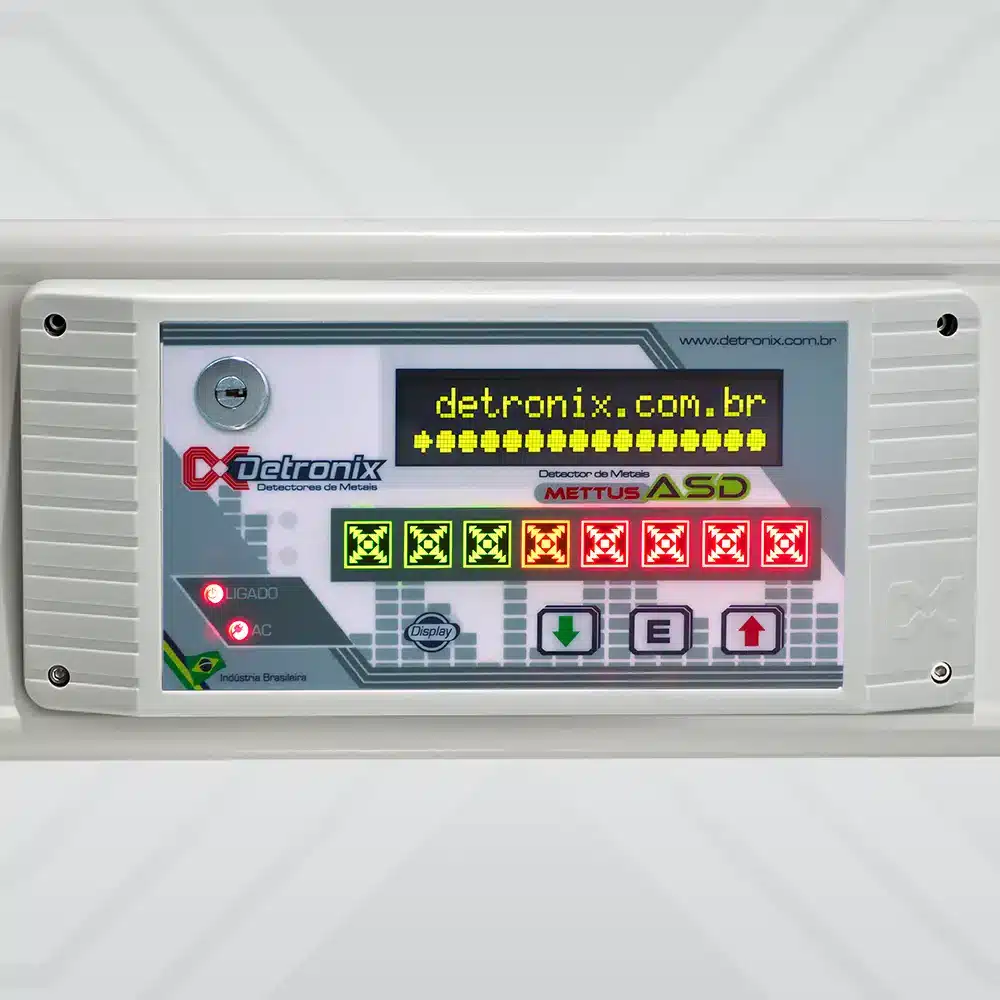

PAINEL DE CONTROLE

1. Chave LIGA/ DESLIGA
2. Bargraph de LED: visualização da intensidade do sinal de detecção.
3. Display: com tecnologia OLED. Tela/visor onde se lê as funções de programação do detector de metais
4. LED LIGADO: indica que o equipamento está em operação.
5. LED AC: indica que a alimentação elétrica está ligada.
6. Botão DISPLAY: tecla de atalho para verificar o número de detecções, entradas e saídas.
7. Seta para BAIXO: utilizada para decrescer uma unidade numérica, rolar tela e selecionar parâmetros a esquerda.
8. Tecla E: utilizada para confirmar a programação.
9. Seta para CIMA: utilizada para acrescer uma unidade numérica, rolar tela e selecionar parâmetros a direita.

PRINCIPAIS CARACTERÍSTICAS

• Sensibilidade: possui 100 níveis (Duas opções de ajuste: geral – o qual se ajusta todas as zonas ao mesmo tempo; ou ajuste individual por zona)
• Programas: possui 20 programas de detecção, sendo 15 pré-configurados e 5 customizáveis pelo cliente
• Ajuste por Amostra: ajuste da sensibilidade por amostragem do objeto
• Linguagem: função altera o idioma entre português, inglês e espanhol do painel de controle
• Substituir Senha: possibilita a alteração da senha
• Contadores: contadores de passagem bidirecional para contagem de entrantes, saintes e detecções com cálculo estatístico
• Inibição por IV: como opcional, o inibidor pode ser ativado para evitar que o pórtico alarme com grandes metais passando pelo lado externo
• Canais: possui 20 canais de operação
• Buzzer: sinalizador sonoro para detecção
• Volume do Alarme: ajuste de volume do alarme em 10 níveis
• Período do Alarme: ajuste do período de duração do alarme
• Tom do Alarme: programação do tom para diferenciar entre pórticos instalados no mesmo ambiente
• Limiar de Grandes Objetos: quando habilitado, emite som diferenciado para grandes objetos
• Eventos: Esta função mostra o horário e a data dos últimos 5000 eventos ocorridos
• Baud Rate: nesta função selecionamos a taxa de comunicação com um PC
• Tempo de Uso: apresenta quantas horas o pórtico operou
• Número de Série: apresenta o número de série do pórtico
• Versão Firmware: apresenta a versão o firmware gravado no circuito
• Funções para Operador: possibilita que o administrador libere funções para um operador acessar e alterar a configuração
• Configuração de Senhas: possibilita a alteração e inserção de senhas de operadores e administradores
• Funções Avançadas: libera acesso a funções especificas de nível técnico
• Sair: sai do menu de configurações

NORMAS E SEGURANÇA

Não oferece risco às pessoas e está em conformidade com as seguintes normas:

• IEC 61000-4-2 • IEC 61000-4-3
  IEC 61000-4-4 • IEC 61000-4-5
  IEC 61000-4-6 • IEC 61000-4-8
  IEC 61000-4-11 • IEC 61000-6-4
• Laudos comprobatórios emitidos pelo INPE (Instituto Nacional de Pesquisas Espaciais) Laboratório acreditado pelo INMETRO
• Atende os requisitos de detecção da norma NIJ Standard 0601.02 e DT FAA 3 Gun Test
• Fabricado em conformidade com as normas NILECJ 0601-00 (níveis 1 a 5) e NBR5410 (itens de segurança)
• Proteção das antenas IP20 e do compartimento superior IP51 (norma ABNT NBR IEC 60529)
• Detectores de metais não emitem radiação ionizante, portanto não é necessária a manifestação da CNEN. Esta aprovação da CNEN se enquadra apenas para equipamentos que emitem radiação ionizante, como exemplo: Raio X, Body Scan, etc.

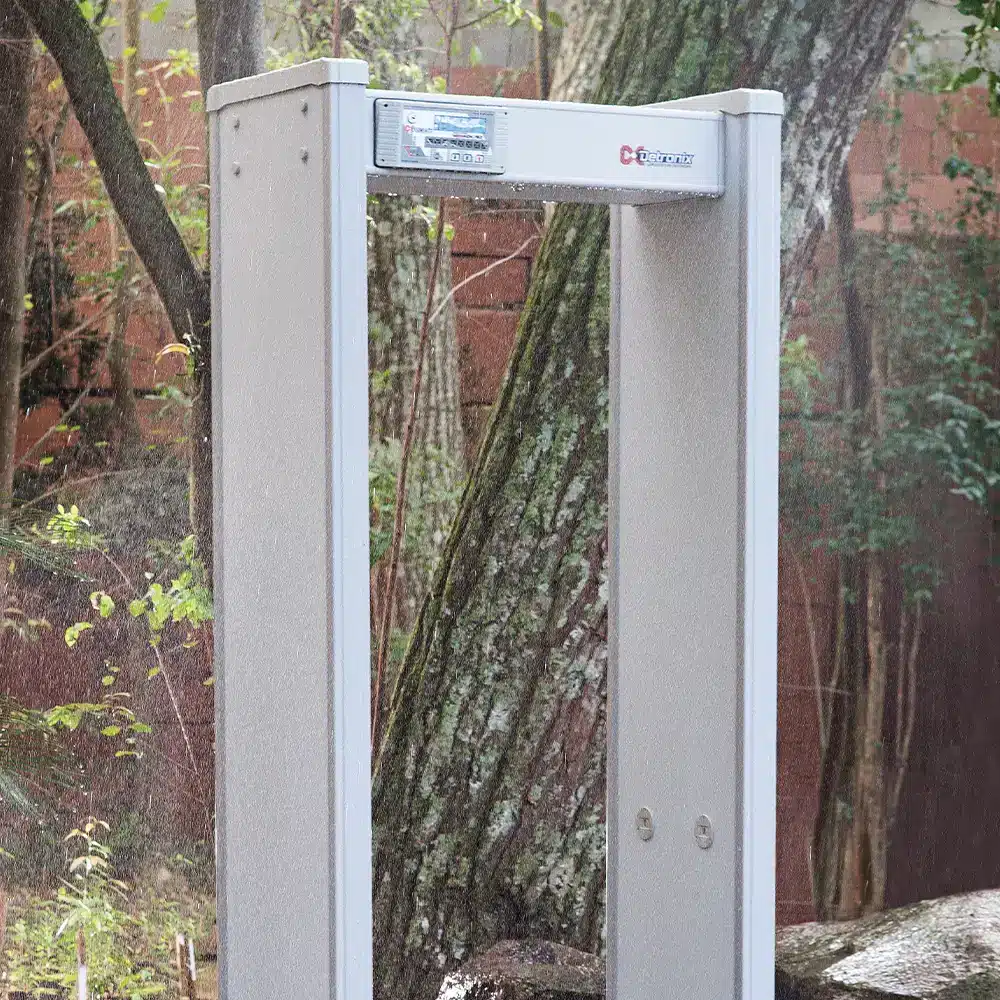

OPCIONAL PARA AMBIENTE EXTERNO

Estrutura WP com grau de proteção de IP 53 até IP 65; Opcional que conta com chave para abertura do módulo superior que é confeccionado em alumínio com pintura eletrostática de alta resistência, onde ficam armazenados os circuitos eletrônicos.

OPCIONAIS

• Sensibilidade com 200 (duzentos) níveis;
• Nobreak integrado de no mínimo 90 minutos;
• Conexão superior e inferior para alimentação elétrica e conexão à rede de informática;
• Conexões RS232 e/ou Bluetooth;
• Sistema de ajuste rápido através de pen drive;
• Sistema de sorteios aleatórios integrado, programável e com sinalização diferenciada;
• Customização de funcionalidades conforme necessidades e aplicações;
• Sistema de monitoramento em tempo real das condições de operação de um conjunto de equipamentos;
• Dispositivos de testes para ajuste da sensibilidade por amostragem;
• UPS externa;
• Controle Wireless com tela integrada para visualização e alteração das configurações;
• Controle Remoto de programação para configuração do portal a distância;
• Barras de LEDs adicionais indicadoras de zonas de detecção;
• Software Mettus Net para auditoria, monitoramento e programação remota;
• Rodízios para movimentação.

*Os opcionais poderão ser inseridos a qualquer tempo para compor especificações técnicas previamente definidas pelo cliente.
